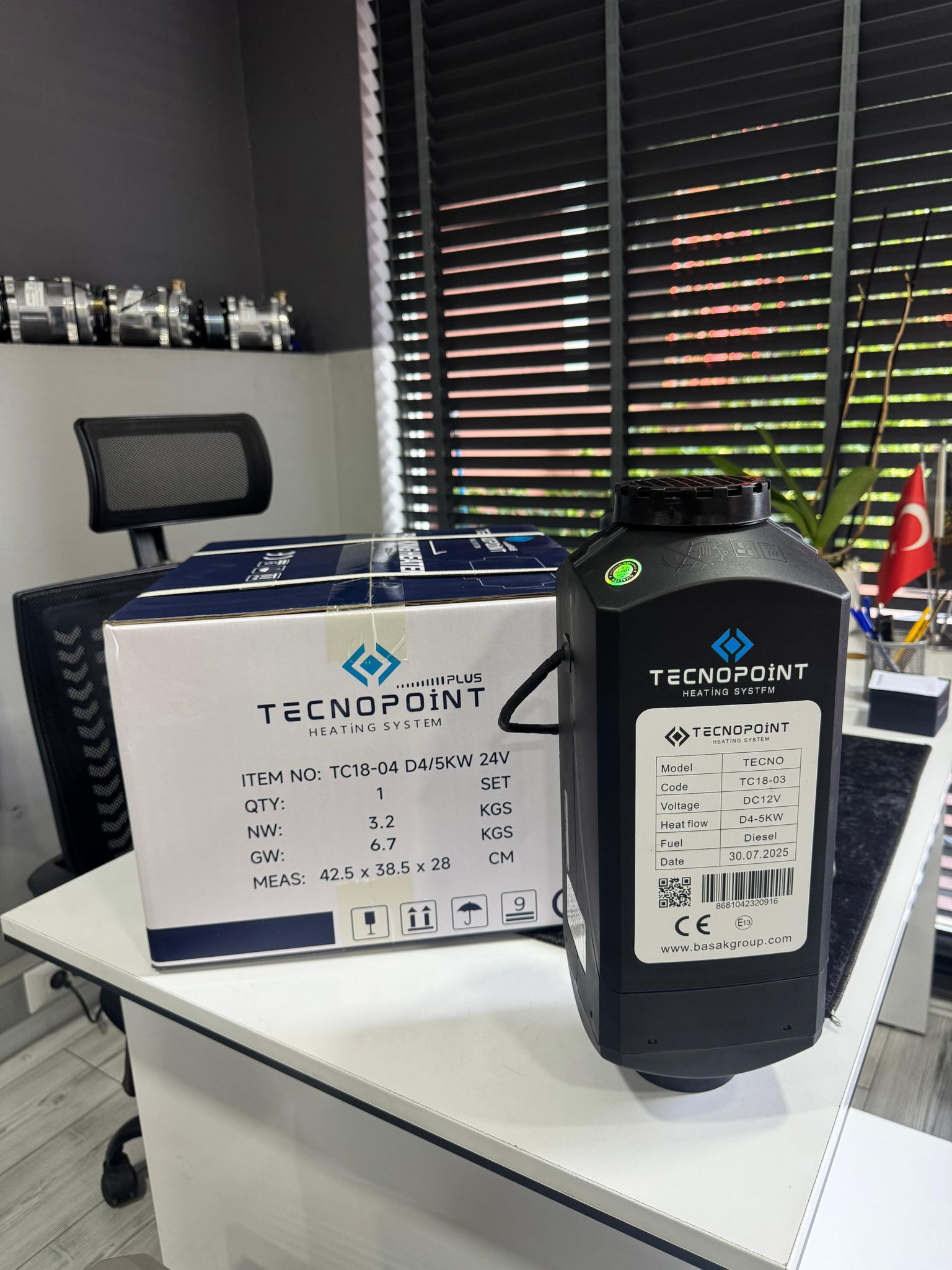

Tecnopoint TC18-03 Webasto Tip D4 Model Dizel Isıtıcı 12V 5KW

Yakıt Tüketimi 0,11 – 0,28 Litre / saat

Ağırlık 3,8 Kg

Çalışma Sıcaklığı -20° ile +20° arası

• Dijital Kontrol Paneli
• Uzaktan kumanda
• Kolay montaj
• Güçlü ve etkili ısıtma performansı

Tecnopoint Webasto Tip D4 Model Dizel Isıtıcı 12V 5KW Karavan, Kamyon, Minibüs, Otobüs, Tiny House

• Dijital Kontrol Paneli
• Uzaktan kumanda
• Kolay montaj
• Güçlü ve etkili ısıtma performansı

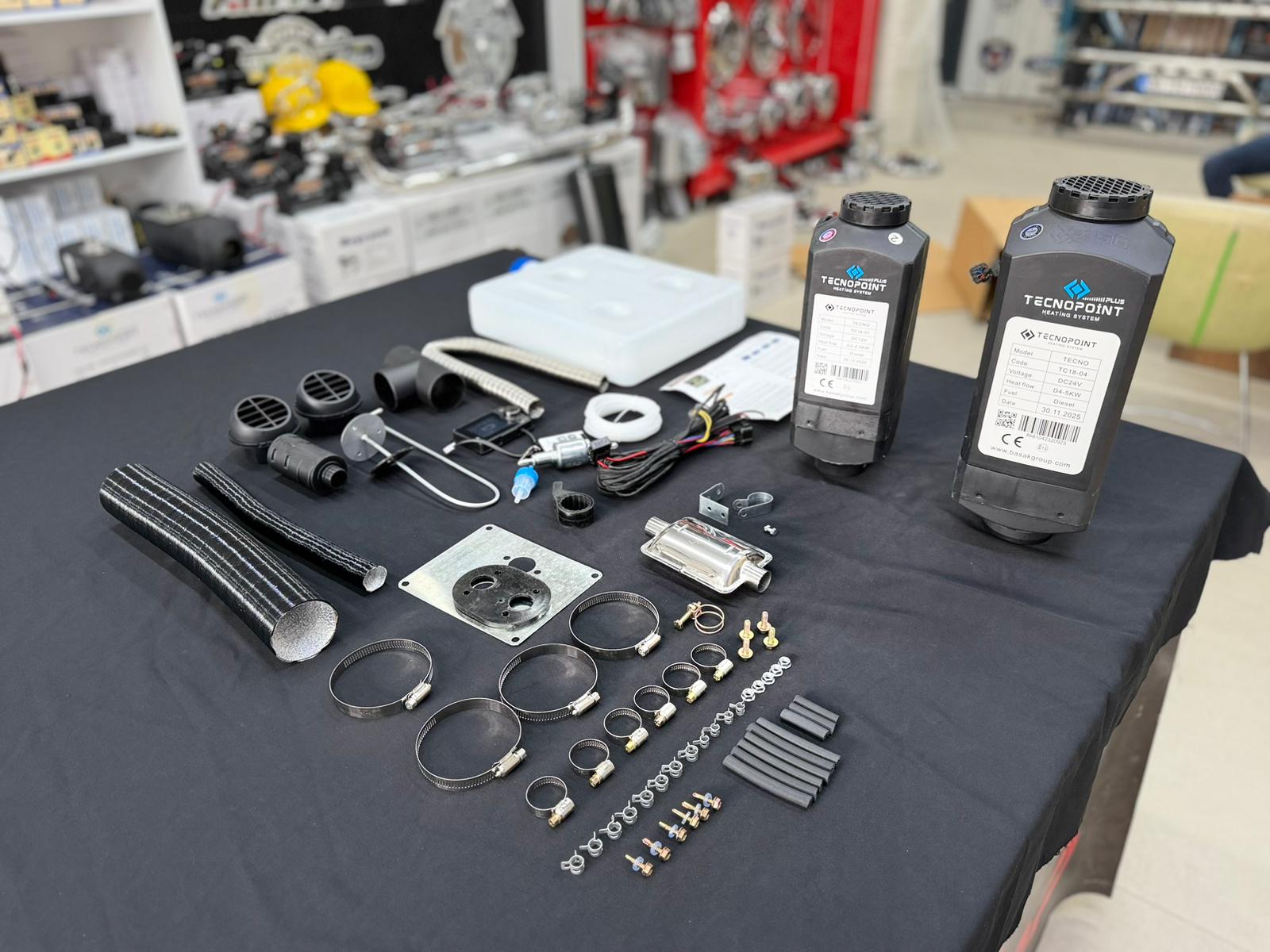

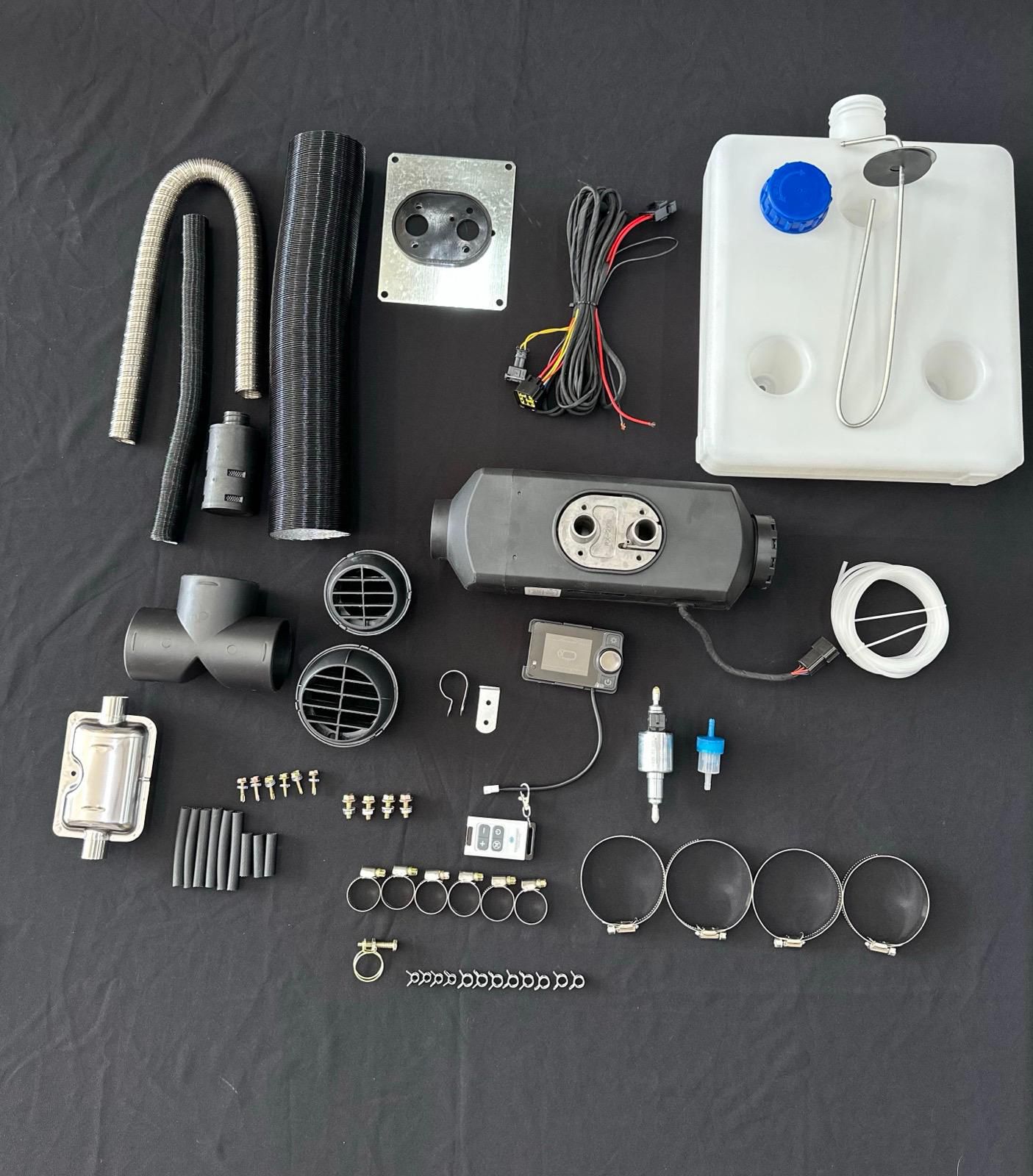

Bağlantı Şemeası ve Parçalar

1 – Dizel ısıtıcı ünite

2 – Dizel dozajlama pompası

3 – Rotasyon anahtarı

4 – Yakıt tankı çıkışı

5 – Kablo bağı

6 – Kablo seti

7 – Esnek egzoz borusu

8 – Hava giriş borusu

9 – Kablo kelepçesi

10 – Dizel dozajlama pompası kelepçesi

11 – Yakıt hortumu

12 – Hortum kelepçesi

13 – Mafsallı hava çıkışı

14 – Hava çıkış ızgarası

15 – Koruyucu kapak

16 – sıcak hava hortumu

17 – Konnektör

18 – Hortum kelepçesi

19 – Hava giriş susturucusu

Bağlantı Elemanları

Bağlantı için gerekli malzemeler kutu içeriğinde bulunmaktadır. Standart dışı bağlantı için gerekli ekstra yedek parçalarıda ( ek uzatma borusu, filtre vs..) siparişe göre temiz edilebilir.

Isıtıcı Montaj Bölgeleri

Karavan için bağlantı yerleri

Karavanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.

1 – Isıtıcı ön koltuğun önüne takılır.

2 – Isıtıcı şöför ve yolcu koltuğu arasına takılır

3 – Isıtıcı tabanda ön bölüme takılır

4 – Isıtıcı tabanda arka bölüme takılır

5 – Isıtıcı bagaja takılır

Panelvan için bağlantı yerleri

Panelvanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.

1 – Isıtıcı ön koltuğun önüne takılır.

2 – Isıtıcı şöför ve yolcu koltuğu arasına takılır

3 – Isıtıcı tabanda ön bölüme takılır

4 – Isıtıcı tabanda arka bölüme takılır

5 – Isıtıcı bagaja takılır

Tır, kamyon ve Çekici için bağlantı yerleri

Kamyonda, ısıtıcı tercihen iç bölmeye monte edilir. iç bölmeye monte edilemiyorsa, ısıtıcı alttan arka bölüme takılabilir.

1 – Isıtıcı direksiyon altına takılır.

2 – Isıtıcı kabin arkasına takılır

3 – Isıtıcı yatağın alt kısmına takılır

4 – Isıtıcı araç gerek bölümüne takılır

1 – Isıtıcı ön koltuğun altına takılır.

2 – Isıtıcı ön koltuğun arkasına takılır.

3 – Isıtıcı arkada koruyucu bölüme takılır

Bağlantı Plakası ile kolay montaj

Örnek Bağlantı Modeli

1 – Güvenlik kavraması

2 – Çıkış davlumbazı

3 – Horrtum kelepçesi

4 – Esnek hortum

5 – Ayarlanabilir hava çıkışı

6 – Bağlantı aparatı

7 – Güvenlik kavraması
