Tecnopoint TC18-02 Webasto Tip D2 Model Dizel Isıtıcı 24V

Yakıt Tüketimi 0,11 – 0,18 Litre / saat

Ağırlık 2,8 Kg

Çalışma Sıcaklığı -20° ile +20° arası

• Dijital Kontrol Paneli
• Uzaktan kumanda
• Kolay montaj
• Güçlü ve etkili ısıtma performansı

• Tecnopoint Webasto Tip D2 Model Dizel Isıtıcı 24V 2.5KW

  Karavan, Kamyon, Minibüs, Otobüs, Tiny House



  • Dijital Kontrol Paneli
  • Uzaktan kumanda
  • Kolay montaj
  • Güçlü ve etkili ısıtma performansı

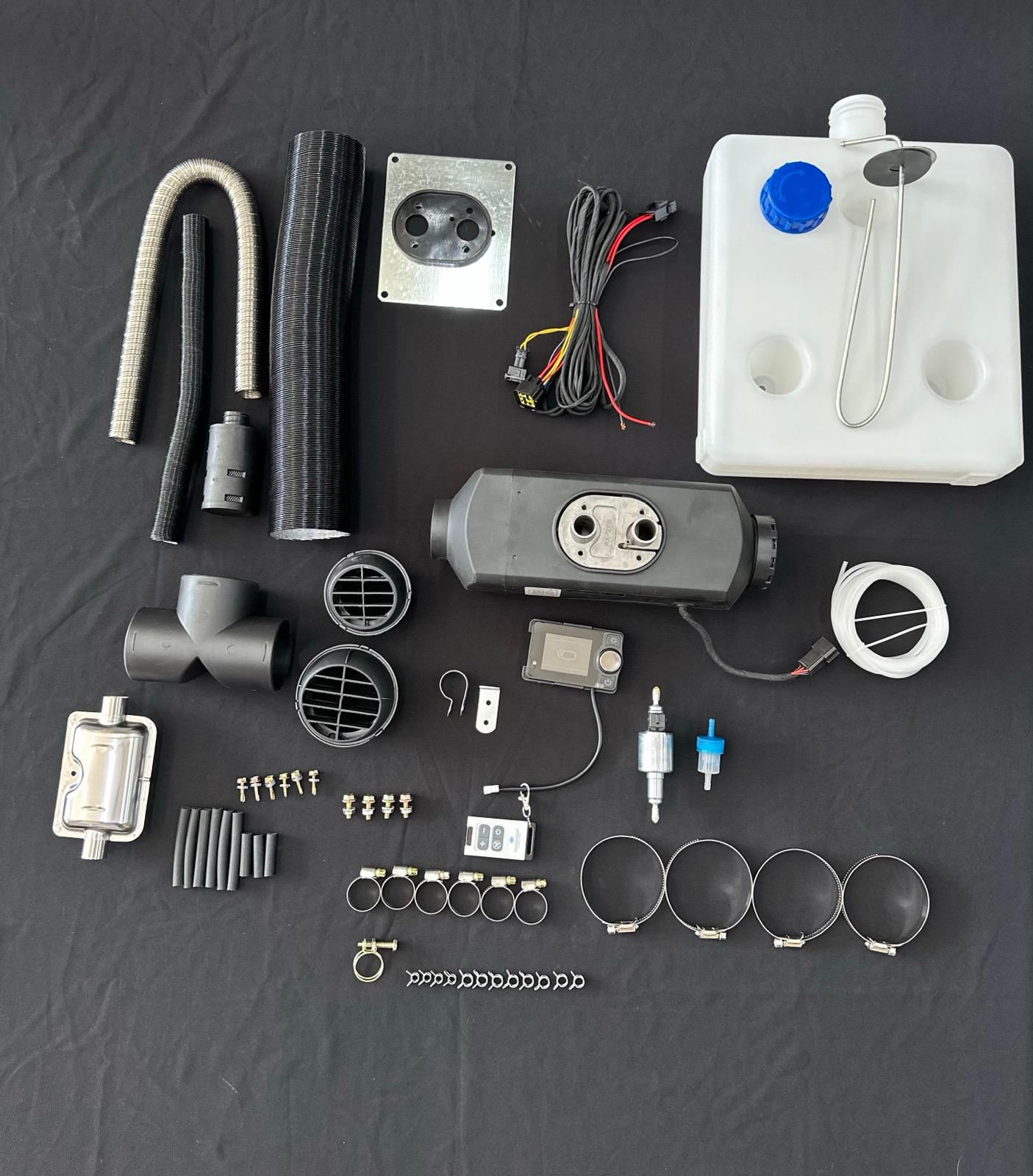

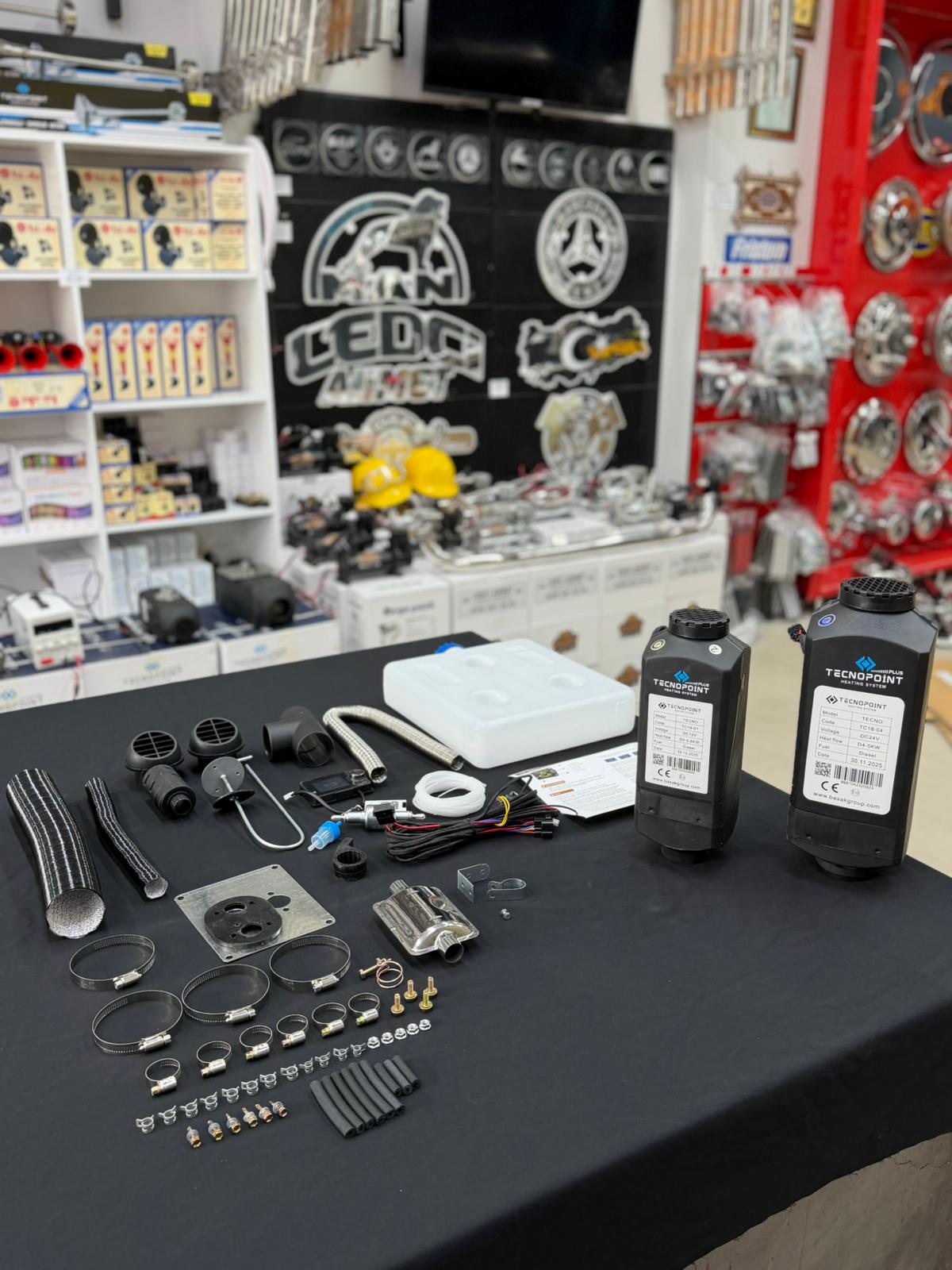

  Bağlantı Şemeası ve Parçalar

  1 – Dizel ısıtıcı ünite

  2 – Dizel dozajlama pompası

  3 – Rotasyon anahtarı

  4 – Yakıt tankı çıkışı

  5 – Kablo bağı

  6 – Kablo seti

  7 – Esnek egzoz borusu

  8 – Hava giriş borusu

  9 – Kablo kelepçesi

  10 – Dizel dozajlama pompası kelepçesi

  11 – Yakıt hortumu

  12 – Hortum kelepçesi

  13 – Mafsallı hava çıkışı

  14 – Hava çıkış ızgarası

  15 – Koruyucu kapak

  16 – sıcak hava hortumu

  17 – Konnektör

  18 – Hortum kelepçesi

  19 – Hava giriş susturucusu

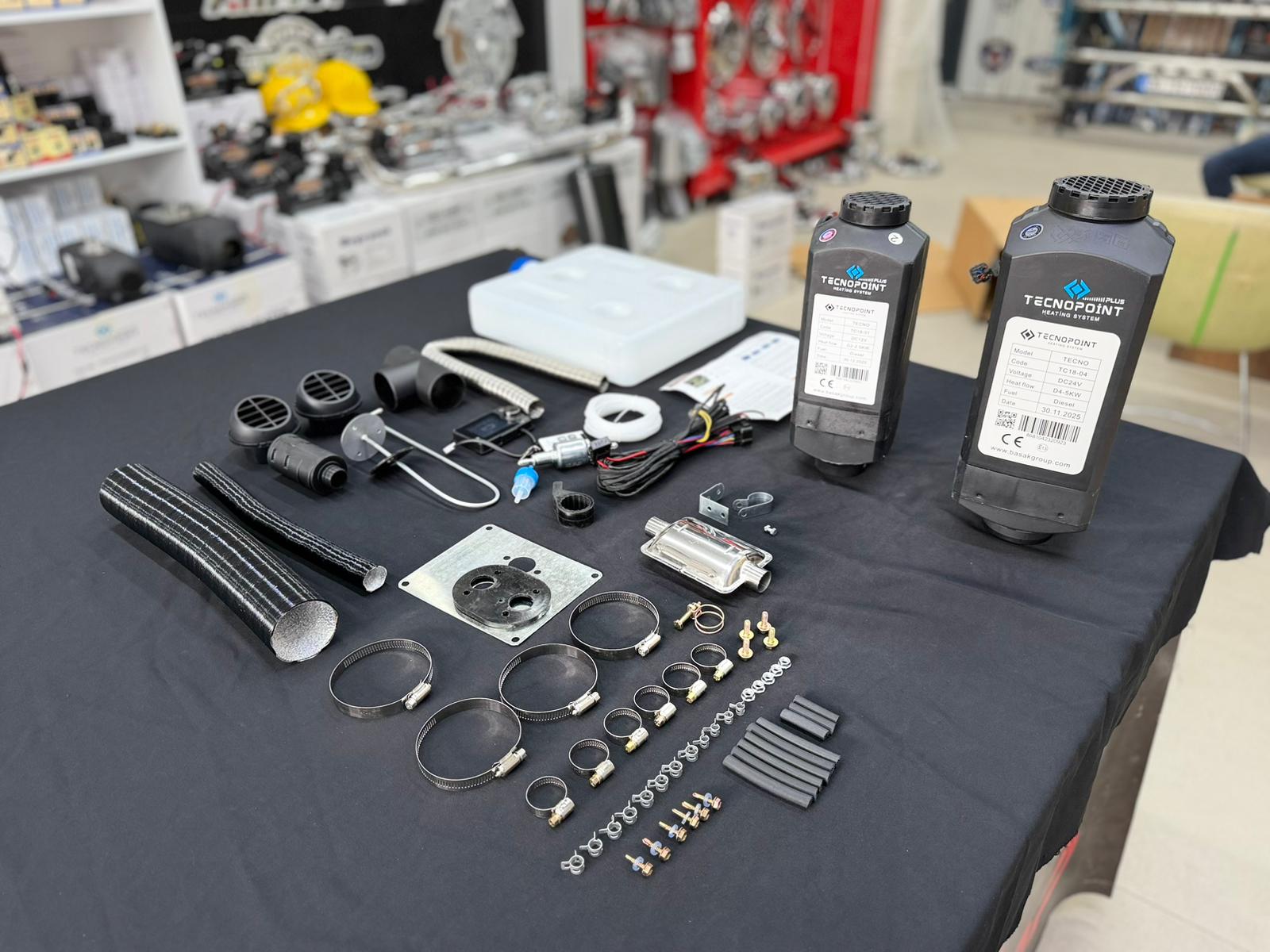

  Bağlantı Elemanları

  Bağlantı için gerekli malzemeler kutu içeriğinde bulunmaktadır. Standart dışı bağlantı için gerekli ekstra yedek parçalarıda ( ek uzatma borusu, filtre vs..) siparişe göre temiz edilebilir.

  Isıtıcı Montaj Bölgeleri

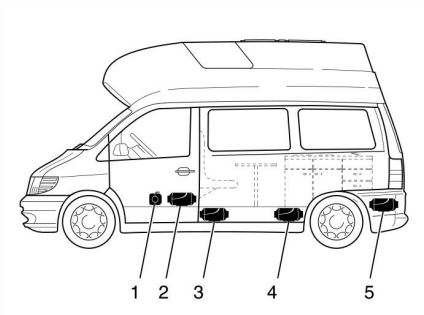

  Karavan için bağlantı yerleri

  Karavanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.

  1 – Isıtıcı ön koltuğun önüne takılır.

  2 – Isıtıcı şöför ve yolcu koltuğu arasına takılır

  3 – Isıtıcı tabanda ön bölüme takılır

  4 – Isıtıcı tabanda arka bölüme takılır

  5 – Isıtıcı bagaja takılır

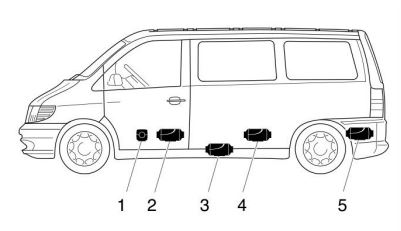

  Panelvan için bağlantı yerleri



  Panelvanda, ısıtıcı tercihen iç bölmeye veya bagaj bölmesine monte edilir. iç bölmeye veya bagaj bölmesine monte edilemiyorsa, ısıtıcı alttan araç zeminine de takılabilir.

  1 – Isıtıcı ön koltuğun önüne takılır.

  2 – Isıtıcı şöför ve yolcu koltuğu arasına takılır

  3 – Isıtıcı tabanda ön bölüme takılır

  4 – Isıtıcı tabanda arka bölüme takılır

  5 – Isıtıcı bagaja takılır

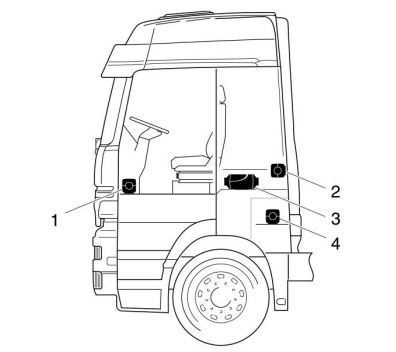

  Tır, kamyon ve Çekici için bağlantı yerleri



  Kamyonda, ısıtıcı tercihen iç bölmeye monte edilir. iç bölmeye monte edilemiyorsa, ısıtıcı alttan arka bölüme takılabilir.

  1 – Isıtıcı direksiyon altına takılır.

  2 – Isıtıcı kabin arkasına takılır

  3 – Isıtıcı yatağın alt kısmına takılır

  4 – Isıtıcı araç gerek bölümüne takılır

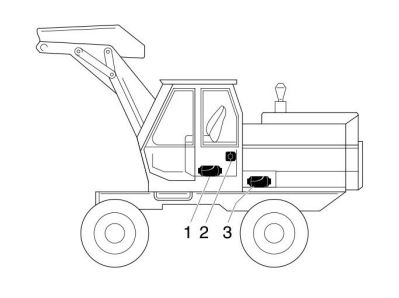

  1 – Isıtıcı ön koltuğun altına takılır.

  2 – Isıtıcı ön koltuğun arkasına takılır.

  3 – Isıtıcı arkada koruyucu bölüme takılır

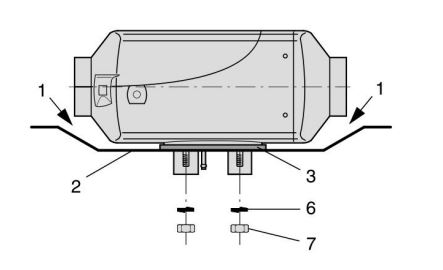

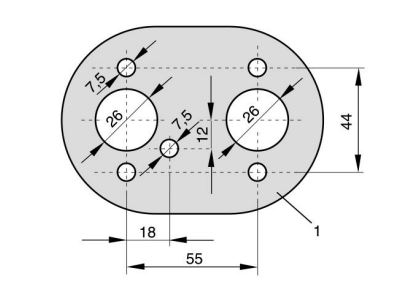

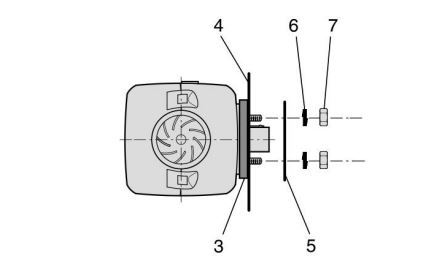

  Bağlantı Plakası ile kolay montaj





  Örnek Bağlantı Modeli

  1 – Güvenlik kavraması

  2 – Çıkış davlumbazı

  3 – Horrtum kelepçesi

  4 – Esnek hortum

  5 – Ayarlanabilir hava çıkışı

  6 – Bağlantı aparatı

  7 – Güvenlik kavraması
